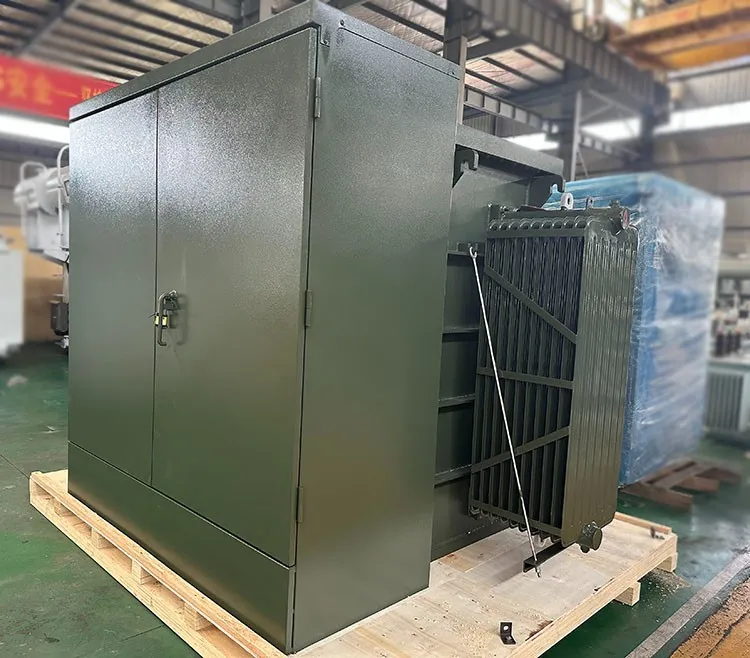

75kVA trofazni transformatori montirani na podlogu

Budući trendovi i inovacije

Napredak u tehnologiji transformatora nastavlja se fokusirati na poboljšanje efikasnosti, smanjenje veličine i težine, poboljšanje ekološke održivosti i integraciju mogućnosti pametne mreže. Ove inovacije imaju za cilj da zadovolje rastuće potrebe za energijom i poboljšaju ukupne performanse električnih distributivnih sistema.

Available Supply

Ocjena snage	45kVA~6000kVA
Primarne ocjene napona	do 35kV
Recenzije sekundarnog napona	do 24,94kV
HV Tap Range	±2×2,5% ili drugi
Vrsta veze	Delta/Wye
Winding Conductor	Bakar ili aluminijum
TYPE	Loop feed / Radijalni feed
Konfiguracija	Živi front / mrtvi front
BIL	30-150kV
Standardi	ANSI, IEEE, DOE, CSA, NEMA, UL
Aplikacija	Stambene oblasti, hoteli, porodične kuće, parkovi, distributivni sistemi
Vrsta ulja	Mineralno ulje ili biorazgradivo prirodno biljno ulje, bez PCB tečnosti
Završna boja	Bell Green ili po mjeri
Enclosure Rating	NEMA 3R Ormarić za ožičenje otporan na vremenske uslove, zapečaćeni rezervoar

GENERAL

75KVA Trofazni transformatori postavljeni na podlogu različiti dodaci, uključujući:
● Ušica za podizanje
● Vrata sa šarkama
● HV čahura
● NN čaura
● Zaptivka čepa za punjenje ulja
● Odvodni ventil
● Donji i gornji ventili za uzorkovanje ulja
● Ground Strap Cooper
● Ground Bar
● Dodirnite Changer
● Ventil za smanjenje pritiska
● Uljni termometar sa kontaktima
● Vakuumski manometar sa kontaktima
● Mjerač nivoa ulja
● LB Prekidač ON/OFF
● Natpisna pločica
● Vrata i brava sa ravnim katanacom

Parameters

Sljedeća tabela je standardni parametar 3-faznog transformatora montiranog na podlogu sa uvođenjem petlje. Ako su vam potrebni drugi kapaciteti i nivoi napona, kontaktirajte TRANSpower kako biste dobili tačne tehničke parametre i ponude.

Nudimo prilagođene 75kVA trofazne transformatore postavljene na podlogu prema kupcima.

Ispod su specifikacije SAMO za referencu.

Veličine transformatora za montažu na tri faze
kVA	Tip	HV	LV	Š(mm)	D(mm)	H(mm)
75	radijalni	25000Delta	480GrdY/277	1280	1085	1085
150	petlja	14400v	600GrdY/347	1480	1250	1750
225	radijalni	4160Delta	347GrdY/600V	1480	1295	1750
300	petlja	345000	208GrdY/120	1500	1730	1850
500	petlja	1247Grdy/7200V	600Y/347	1447	1800	1750
750	radijalni	24940GrdY/14400	800GrdY/462	1485	1730	1750
1,000	radijalni	249400DELTA	480V	1730	1350	1850
1,250	petlja	25000V	416V	1730	1320	1920
1,500	petlja	4160GRDY/2400	600GrdY/347	1730	1910	1965
1,500	petlja	34500DELTA	480GrdY/277	2220	2069	2065
1,750	petlja	13800Delta	480GrdY/277	1730	2304	1900
2,000	radijalni	4160DELTA	415GrdY/240	1730	1950	1810
2,500	petlja	25000DELTA	600GrdY/347	1730	2560	1960
2,550	petlja	12470DELTA	415GrdY/240	1730	2000	2200
2600	Loop	34500DELTA	416GrdY/240	1730	1695	2290
3000	Loop	27,600DELTA	13,800DELTA	1830	2360	2000
4000	petlja	27600Delta	600GrdY/347	1900	2500	2010
5000	radijalni	13,800DELTA	4,160GrdY/2,400	1900	2735	2500
7000	petlja	27,600DELTA	13,800DELTA	2200	3030	2080
7500	petlja	249400DELTA	4.16kv Wye	2300	3200	2100
10000	petlja	24900GrdY/14400	600V	2800	3500	2560

Glavni materijali

product-800-800

Test & QC

Nakon svake proizvedene jedinice 75kVA trofaznih transformatora montiranih na podlogu, rutinski testovi/FAT će se izvršiti prema zahtjevima ANSI/IEEE C57.12.90 i C57.12.00. Izveštaj o testiranju je u skladu sa IEEE/CSA standardima, a efikasnost u skladu sa standardima DOE 2016.

Test rutiranja u našoj fabrici
Test otpora namotaja
Test otpornosti izolacije
Test greške omjera napona
Test impedance kratkog spoja
Test gubitka (snage) bez opterećenja
Test gubitka opterećenja (snaga).
Test otpornosti na inducirani napon
Test otpornosti na napon odvojenog izvora
Testiranje integriteta pod pritiskom

Nudimo i online i offline opcije nadzora testiranja za naše klijente. Takođe možete izabrati treću stranu, kao što su SGS, CSA ili UL da poseti Transpower fabriku, tokom testa svedoka, dok se test sprovodi i dobije izveštaj koji je u potpunosti u skladu sa standardnim zahtevima. Alternativno, možete zatražiti online video nadzor kako biste pratili proces testiranja u realnom vremenu. Osiguravanje transparentnosti i povjerenja u procedure testiranja.

Naša oprema za proizvodnju i testiranje ima profesionalnu kalibraciju svake godine.

75kVA trofazni transformatori montirani na podlogu Outline

product-982-722

Slikarstvo

product-1500-844

Naši paketi i pošiljke

Područje montaže i pakovanja

Nakon sastavljanja, zatim otprema kontejnerom

Prijave

Naši trofazni transformatori za montažu na podlogu mogu se koristiti u raznim aplikacijama, sve u rasponu složenosti.

product-809-321

product-805-289

Često postavljana pitanja (FAQ)

P: Šta trebam učiniti da zamijenim stari transformator?

O: Postoje neki aspekti koje morate uzeti u obzir: 1. Zabrinutost za sigurnost,2. Usklađenost sa propisima, 3. Ispravna veličina i tip, 4. Ispravna instalacija, 5. Razmatranja u vezi sa garancijom: Garancija proizvođača: Instaliranje transformatora može poništiti garanciju proizvođača. Profesionalci često imaju potrebne kvalifikacije za održavanje garancije.

P: Koliko dugo traju trofazni transformatori za montažu?

O: Uz pravilno održavanje, trofazni transformator može trajati od 25 do 40 godina, u zavisnosti od uslova rada i faktora okoline.
